精密量測系統
RD研發單位對光學產品多方位分析及QC品管單位在線快速測量使用，CM系列于1997年為CCFL、BLU、LCM或LCD測量光學特性三波長光源專業開發。
其特性可符合各光學產品測量，并依人眼特性設計，符合自然觀測特性。

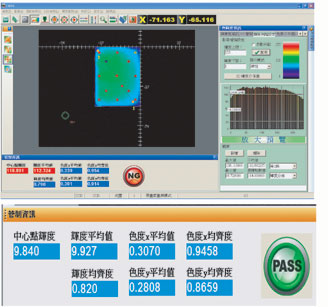

| 超高檢測效率： 平均一個光學工件2秒內準確檢測輝度色度所有信息，一天可檢測一萬個工件以上，并統計分析所有產品Ca、Cp、Cpk質量趨勢。 ?自動擷取Back Light位置。 ?自動擷取LED位置做測量，并自動計算LED顆數。 點、線、面全方位測量： 不管是標準13點、25點、81點，甚至是160點或更高，最高可設定10000點以上，操作方便，只需幾秒中就可設定完成測量。 全方位光學特性分析： ?3D輝度立體圖動態顯示，便于分析。 ?多樣線性輝度分布解析功能，輝度差異及變化率數值立刻展現。 ?x，y色度坐標分布圖，每一點均清晰可見，搭配RANK規格控制，差異性立刻顯現。 ?搭配CIE1931圖，顏色分布一目了然。 ?自動繪出LED light bar輝色度分布圖，輝色度變化無所遁形。 |  |
| ?自動判定中心點輝度、輝度/x、y色度均齊性、平均值是否合乎規格，并有告警顯示；SPC管制，質量看的見，自動計算輝色度均勻度、最大值、最小值、平均值，測量信息快速顯示功能。 ?尺寸測量、測量信息快速導出EXCELL功能，照片及標注均可導出。 ?高精度、快速之光學輝度、色度檢測輝度范圍測量：10-30,000cd/m2、輝度再現性：±1.5 %、色度再現性: CIE（x，y）色度±0.003、于特定光源條件下。 | |
?圖片標注：對于MURA不良位置可做尺寸標示及注釋 ?精準算出LED之間格尺寸 ?20 channel 10mA至30mA獨立回授控制電源供應器 ?設定值可由軟件直接控制，并顯示實際輸出電壓/電流/頻率 ?可精準控制各串LEDs之電流，每組并可獨立設定電流或ON/OFF ?萬用Led Light Bar夾具：定位Front view及Side view的Light ba |  |
